Solid state-reläer - små, snabba och långlivade

När behöver du ett solid state-relä? Och hur väljer du - ställd inför en produktkatalog som sträcker sig över 126 sidor?

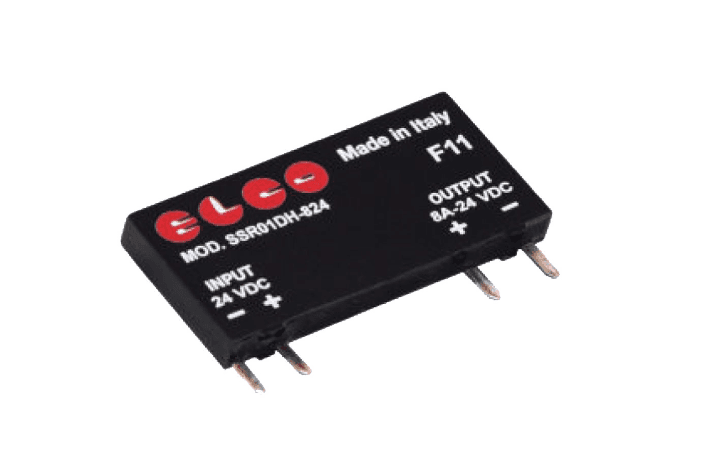

EL.CO. bildades 1986 och har sedan dess fortsatt att utveckla sitt sortiment av solid state-reläer (eller statiska reläer). De nyaste tillskotten till sortimentet inkluderar serierna SSR01DH / SSR02DH / SSR05DH.

Dessa senaste solid state-reläer (SSR) kombinerar en hög omkopplingshastighet och låg styreffekt med en isolering mellan in- och utgång på 3 750 V, och kan förvaras vid temperaturer från -40 till 100 °C. Drifttemperaturen är -30/+80 °C.

De är ytterligare ett tillskott till ett otroligt imponerande sortiment, som du kan se här.http://www.nexuscomponents.co.uk/Manufacturers/ELCO Hos Nexus har vi den tekniska kunskapen att se till att du får rätt SSR för dina behov - och när en annan lösning kan vara den rätta. Eftersom ingen enskild SSR är perfekt för alla tillämpningar - därav behovet av en så stor produktkatalog.

Helt enkelt är SSR:er ett alternativ till att använda en vanlig brytare när du vill slå på eller av en krets. Förutom att vara mindre och billigare än en brytare har en SSR inga rörliga delar. Den kan därför arbeta mycket snabbare, och håller längre än vad en brytare skulle göra - eftersom delar som kan röra sig också kan slitas ut. SSR:er introducerades först på 1960-talet och var nästa generation efter det elektromekaniska reläet. Även om ett elektromekaniskt relä är robust och kan anpassas till en mängd olika uppgifter, tenderar det att ta upp mer plats. Ett elektromekaniskt relä kan ta 5-15 ms att slå om - alldeles för långsamt för vissa tillämpningar. En SSR:s ledningar är mindre och av en grövre dimension än en brytares, vilket gör att enheterna kan vara mycket mindre. De bidrar till ökad säkerhet eftersom du hanterar en lägre spänning och strömstyrka - vilket gör dem till ett utmärkt val för mycket högre spänningar, då en vanlig brytare skulle kunna brännas ut vid hög ström. De kan konstrueras för att slås på med en styrström så låg som 1 milliampere, även om 5 till 15 milliampere används oftare.

Så SSR:er är snabbare, mindre och har en längre livslängd än ett mekaniskt relä. De används i glödlampor och armaturer, bilar, värmare, datorer och nätaggregat och har många fördelar. Ingen rekyl, inget mekaniskt slitage, tillförlitlighet, kortare svarstid och stöttålighet - solid state-reläet har en imponerande lista över egenskaper. Inte minst en fullständig avsaknad av gnistbildning - avgörande i explosiva miljöer.

De kan arbeta i miljontals cykler utan funktionsförlust. Eftersom de slår om ljudlöst har de en enorm fördel i kraftskåp som innehåller många reläer, där bullret verkligen kan stiga. Och de kan användas i fuktiga och smutsiga miljöer.

Deras fördelar jämfört med elektromekaniska reläer kommer verkligen till sin rätt i termostater, höghastighetsomkopplingstillämpningar såsom värmekretsar, och vid all användning där det förekommer frekvent på- och avslagning (SSR:er har ingen kontaktstuds).

Däremot kan SSR:er vara benägna att tappa från 1 till 1,5 V; och är endast kompatibla med växel- eller likströmsutgång. De kan också vara känsliga för transienta spänningar. De måste arrangeras korrekt - väl ventilerade och inte placerade i rader ovanpå varandra.

Alla EL.CO.:s solid state-reläer levereras med ett snubberfilter, som skyddar dem från spänningsspikar orsakade av en alltför hög hastighet på utgångsspänningen. I vissa miljöer - såsom tung industri - kan ytterligare skydd läggas till, och snabbreagerande säkringar kan behövas. Återigen har Nexus expertisen att ge råd för att säkerställa att din lösning är den rätta för dina behov.

Om du letar efter SSR:er hittar du vårt EL.CO.-sortiment här -

http://www.nexuscomponents.co.uk/Manufacturers/Products/ELCO
